型号含义
|
型号
|
名称
|
|
VHX1-12GD
|
内高压交流其空断路器
|
|
VHX1-12G2
|
(上下双隔离)户内高压交流真空断路器
|
■ 户内交流高压真空断路器
注:如不带接地开关，接地操作轴起联锁作用，外形尺寸不变。
使用环境条件
a. 海拔高度不高于1000m；
b. 周围环境温度-25℃ ~+40℃;
c. 相对湿度日平均值不大于95%， 月平均值不大于90%；
d. 周围空气应不受腐蚀性或可燃气体 、水蒸汽等明显污染；
e. 没有火灾和爆炸危险的场所；
f. 地震烈度不超过8度 ；倾斜度不超过5度的场所。
主要技术参数
|
序号
|
名称
|
单位
|
VHX1-12D
|
|
1
|
额定电压
|
kV
|
12
|
|
2
|
额定频率
|
Hz
|
50
|
|
3
|
额定电流
|
A
|
630
|
1250
|
|
4
|
额定短路开断电流
|
kA
|
25
|
31.5
|
|
5
|
额定短路关合电流
|
kA
|
63
|
80
|
|
6
|
额定峰值耐受电流电流
|
kA
|
63
|
80
|
|
7
|
额定短时耐受电流
|
负荷开关（含隔离开关）
|
kA/s
|
25/4
|
31.5/4
|
|
接地开关
|
kA/s
|
25/2
|
31.5/2
|
|
8
|
主回路电阻
|
μΩ
|
≤90
|
≤60
|
|
9
|
1min工频耐受电压（有效值 ) 对地,相间,真空断口/隔离断口
|
kV/kV
|
42/48
|
|
10
|
全波雷电冲击耐受电压（峰 值）对地,相间,真空断口/隔离断口
|
kV/kV
|
75/85
|
|
11
|
额定单个电容器组开断电流
|
A
|
400
|
|
12
|
机械寿命
|
次
|
10000
|
|
13
|
触头开距
|
mm
|
8-10
|
|
14
|
超行程（触头弹簧压缩长度 )
|
mm
|
3-4
|
|
15
|
触头磨损累计厚度
|
mm
|
3
|
|
16
|
平均合闸速度
|
m/s
|
0.5-0.9
|
|
17
|
平均分闸速度
|
m/s
|
0.9-1.5
|
|
18
|
额定触头压力
|
N
|
2000±200
|
3100±200
|
|
19
|
触头合闸弹跳时间
|
ms
|
≤2
|
|
20
|
三相分 、合闸不同期
|
ms
|
≤ 1
|
|
21
|
极间中心距
|
mm
|
210
|
|
22
|
带电体之间及相对地距离
|
mm
|
≥125
|
|
23
|
真空断路器储能操作力矩
|
N.m
|
≤80
|
|
24
|
真空断路器合闸操作力
|
N
|
≤10
|
|
25
|
真空断路器分闸操作力
|
N
|
≤10
|
结构特点：

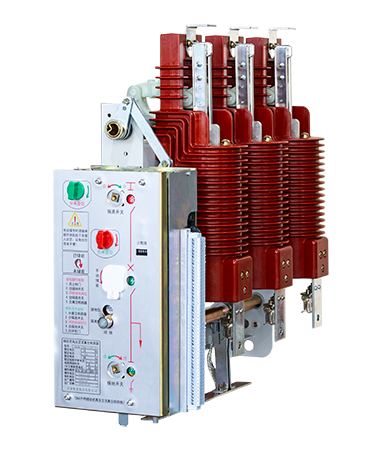

VHX1-12户内高压交流真空断路器的每一相所有带电零部件均由单个绝缘套管支撑，集隔离开关、真空断路器、接地开关为一体，结构紧凑。隔离开关的上出线与母线相连，隔离开关刀闸的转动端是真空灭弧室的上静触头，真空灭弧室的下出线端相当于接地开关的静触头，有效地节约了在开关柜内的宝贵空间。开关柜母线室与电缆室通过安装在绝缘套管中间的金属隔板隔开。操动机构与本体一体构成侧装式结构，具有手动和电动两用操作方式，“五防”联锁机构集成在操作机构箱内。
本组合开关
1.重量轻，是传统产品重量的五分之三；
2.体积小，是传统体积的五分之三；带接地刀分开总高810mm；可装柜体400（450）*900*1600mm；
3.操作功率小，电机功率是传统电机的1/2，对应磨损小，寿命长；
4.优化传动设计，传动简单，比传统开关传动配件减少1/3，开关分合，开断更加可靠。
