使用环境条件
a.周围空气温度：上限＋40℃，下限-30℃(一般地区)、-40℃（高寒地区）；
b.海拔：≤1000m(若需增高海拔,则额定绝缘水平相应提离);
c.风压：不超过700pa(相当于风速34m/s);
d.振幅：地震烈度不超过8度；
e.污秽等级：Ⅲ级；
f.******日温差；不超过25℃.
主要技术参数
|
序号
|
名称
|
单位
|
数据
|
|
1
|
额定电压
|
KV
|
40.5
|
|
2
|
额定绝缘水平
|
1min工频耐压
|
干试
|
|
95
|
|
湿试
|
|
80
|
|
雷电冲击耐压(峰值)
|
|
185
|
|
3
|
额定电流
|
A
|
1250;1600;2000
|
|
4
|
额定短路开断电流
|
KA
|
20;25;31.5
|
|
5
|
额定操作顺序
|
|
分-0.3s-合分-180s-合分
|
|
6
|
额定短路开断电流次数
|
次
|
12
|
|
7
|
额定短路关合电流(峰值)
|
KA
|
50;63;80
|
|
8
|
额定峰值耐受电压
|
|
|
|
9
|
额定短时耐受电流
|
|
20;25;31.5
|
|
10
|
额定短路持续时间
|
S
|
4
|
|
11
|
平均分闸速度
|
M/S
|
1.5±0.2
|
|
12
|
平均合闸速度
|
|
0.7±0.2
|
|
13
|
触头合闸弹跳时间
|
MS
|
≤２
|
|
14
|
三相合（分）闸同期性时差
|
|
≤２
|
|
15
|
合闸时间
|
|
≤150
|
|
16
|
分闸时间
|
|
≤60
|
|
17
|
机械寿命
|
次
|
10000
|
|
18
|
额定操作电压及辅助回路额定电压
|
V
|
DC 110/220
|
|
AC 110/220
|
|
19
|
每静回路直阻（不含互感器）
|
μΩ
|
≤100
|
|
20
|
动静触头允许磨损厚度
|
MM
|
3
|
|
21
|
重量
|
KG
|
800
|
产品详情
ZW8-12不锈钢，ZW8-12最新价格，ZW8-12厂家直销

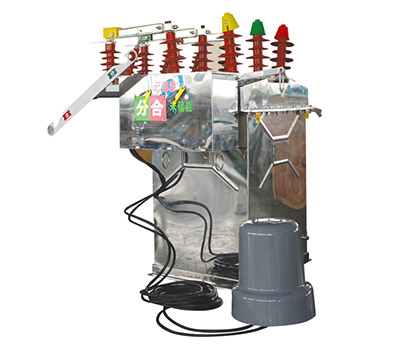

ZW8-12，ZW8-12G户外高压真空断路器 ZW8-12/630-12.5，ZW8-12/630-20，ZW8-12/T630-12.5，ZW8-12/T630-20，ZW8-12G/630-12.5，ZW8-12G/630-20，ZW8-12G/T630-12.5，ZW8-12G/T630-20 ZW8-12系列真空断路器为额定电压12KV，三相交流50Hz的高压户外开关设备，主要用来开断关合农网、城网和小型电力系统的负荷电流，过载电流、短路电流。该产品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，利用SMC绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘强度高。ZW8-12G是由ZW8-12断路器与隔离刀组合而成的，称为组合断路器，可作为分段开关使用。本系列产品的操动机构为CT23型弹簧储能操动机构，分为电动和手动两种。
