SRM6-12/24 充气柜
-
- 产品概述

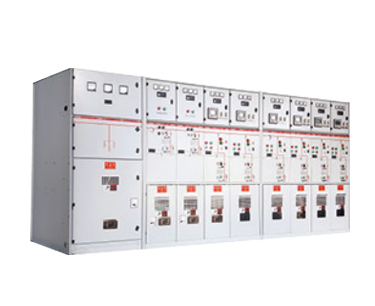

- SRM6- 12/24型SF6气体绝缘紧凑型金属封闭开关设备(以下简称充气柜)采用模块化设计，以其固定式与灵活扩展的完美统-，以十二和终端用户或网络节点的要求，同时满足各种配电开闭所、箱式变电站、电缆分支箱的需要，具有结构紧凑、安全可靠，长寿命、免维护的特点。
-

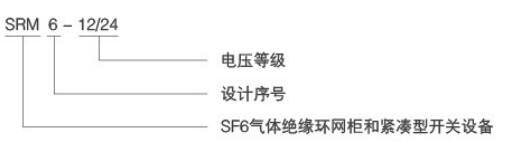

型号及含义
使用环境条件注意事项
● 海拔高度:≤4000m;
● 环境温度: 40°C~-45C;
● 相对湿度:日平均值≤95%，月平均值≤90%;
● 大气环境:无腐蚀性和可烯性气体和烟雾地震烈度不超过8°。
技术参数内容 单位 负荷开关单位 组合电器单元 断路器单元 额定电压 KV 12/24 额定频率 Hz 50 1min工频耐受电压(相间、相对地) KV 42/50 1min工频耐受电压(隔离端口) KV 48/60 雷电冲击耐受电压(相间、相对地) KV 75/125 雷电冲击耐受电压(隔离端口) KV 85/145 额定电流 A 630/630 1250/1250 630/630 额定短路开断电流 KA 31.5 20 额定短路耐受电流 KA 20 / 20/25 额定短路电流耐受时间 S 4 4 机械操作寿命 次 10000 10000 10000 绝缘气体 SF6 气体额定工作压(20°C) MPa 0.04 带电体防护等级 IP67 同类产品
-
