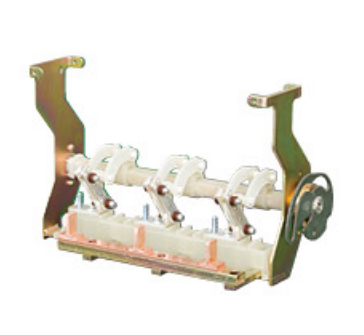

FLN□ (SRM6)-12(C)/630-20 充气柜隔离开关
-
- 产品概述
- 该隔离开关为充气柜二工位专用隔离开关，产品为旋转刀片结构，结构紧凑，体积小，安装方便，特别适合充气柜使用。产品性能符合GB1985-2004《高压交流隔离开关和接地开关》M1级隔离开关的要求。
-

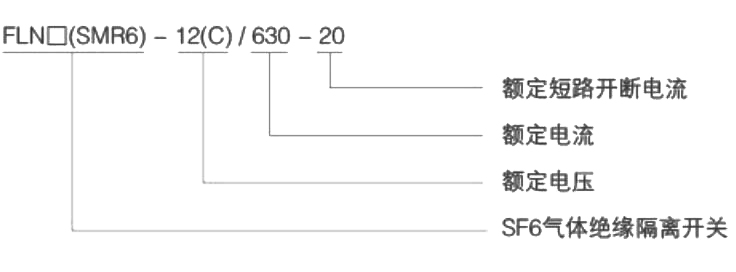

型号及含义
使用环境条件注意事项
● 海拔高度:不超过2000m,震裂度不超过8° ;
● 周围空气温度低于+50°C，不低于- 45℃。 相对湿度日平均不大于95%，月平均不大于90%;
● 经常性剧烈振动的安装场所，明显影响机构性能的水蒸气、气体、化学腐蚀性沉积、盐雾、灰尘污垢及其火灾，爆炸危险的安装场所不适使用;
● 额定SF6气体压力: 0.04MPa, SF6气体符合GB/T12022-2014 《工业六氟化硫》要求。
技术参数

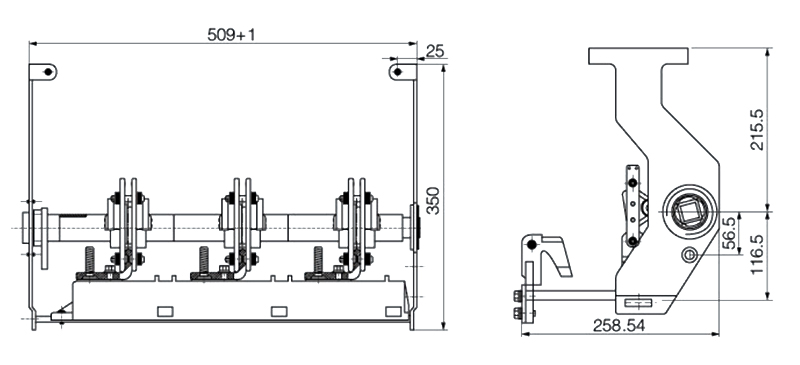

外形及安装尺寸内容 单位 技术参数 额定电压 KV 12 额定频率
Hz 50 额定电流 A 630 额定短时耐受电流 KA 20/25 额定峰值耐受电流 KA 50 额定短路持续时间 s 4 额定短路关合电流 KA 50 理论操作 次数 10000 主回路电阻 μΩ ≤35
