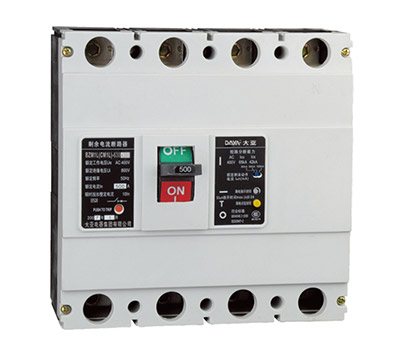

● 适用范围
BZMIL系列漏电断路器是本公司综合采用国际先进技术设计，开发的新型漏电断路品之一。适用于交流50H。额定电压至400V额定电流16A至800A的电路中。
其主要功能是对有致命危险的人身触电提供间接接触保护。额定剩余动作电流不超过0.03A的漏电断路器在其他保护措施失效时，也可作为直接接触的补充保护。但不能作为唯一的直接接触保护。网时，还可用来防止由于接触故障电流而引起的电气火灾。并可用来保护线路的过载，短路，亦可作为线路的不频繁转换之用。
该漏电断路各具有体积小、分断高。飞弧短及剩余动作电流，剩余电流动作可调节等特点，同时可带报警触头。分励脱扣器，辅助触头，旋转手柄操作机构。电动操作机构等附件。并可采用板前。板后和插入式等多种接线方式。是用户使用的理想产品。
漏电断路器可爵直安装。亦可水平安装。
本产品符合G81404482. IEC60947-2 标准。
● 正常工作环境及安装条件
○ 周围空气温度上限为+40
℃;下限为-5℃; 24h 的平均值不超过+35
℃;
○ 海拔:安装地点的海技不超过2000m;
○ 污染等级: 3;
○ 安装类别:IIII;
○ 大气条件:大气相对湿度在周围空气温度为+40℃时不超过50%;在较低温度下可以有较高的相对湿度:最湿月的月平均最大相对湿度为90%， 同时该月的月平均最低温度为+20℃并考虑到因温度安化发生在产品表面上的凝露。
○ 外磁场:漏电断路器安装场所附近的外磁场在任何方向不超过地磁场的5倍。
○ 环境:无爆炸危险和无导电尘埃，介质无足以腐蚀金属和破坏绝缘的地方。
● 主要技术参数
漏电断路器的额定值
|
型号
|
壳架等级额定电流Inm A
|
额定电流 Inm A
|
额定工作电压 Un V
|
极数
|
额定剩余动作电流 I △ n mA
|
额定剩余不动作电流 I △ n mA
|
额定极限短路分断 Icn KA
|
额定运行短路分断能力Ics KA
|
飞弧距离 mm
|
|
BZM1L-100L
|
100
|
16、20、25、32、40、50、63、80、100
|
230
400
|
2、3、4
|
30、50、100、200、300、500
|
15、25、50、100、150、250
|
35
|
18
|
≤ 50
|
|
BZM1L-100M
|
100
|
16、20、25、32、40、50、63、80、100
|
400
|
4
|
30、50、100、200、300、500
|
15、25、50、100、150、250
|
50
|
25
|
≤ 50
|
|
BZM1L-225L
|
225
|
100、125、160、180、200、225
|
400
|
3、4
|
30、50、100、200、300、500
|
15、25、50、100、150、250
|
35
|
18
|
≤ 50
|
|
BZM1L-225M
|
225
|
100、125、160、180、200、225
|
400
|
4
|
30、50、100、200、300、500
|
15、25、50、100、150、250
|
50
|
25
|
≤ 50
|
|
BZM1L-400L
|
400
|
225、250、315、350、400
|
400
|
4
|
50、100、200、300、500
|
25、50、100、150、250
|
50
|
25
|
≤ 100
|
|
BZM1L-400M
|
400
|
25、250、315、350、400
|
400
|
4
|
50、100、200、300、500
|
25、50、100、150、250
|
65
|
32.5
|
≤ 100
|
|
BZM1L-630L
|
630
|
400、500、630
|
400
|
4
|
100、200、300、500、1000
|
50、100、150、250、300
|
50
|
25
|
≤ 100
|
注:三档剩余动作电流调节可由用户任意选择。
