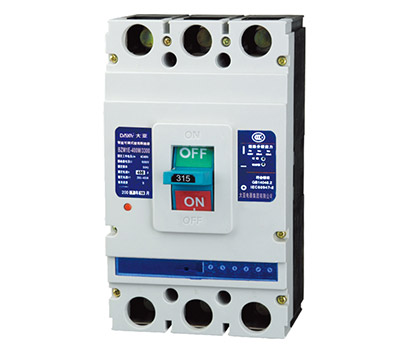

BZM1E intelligent adjustable molded case circuit breaker
-
- Product Overview
- BZM1E系列智能可调式塑料外壳式断路器（以下简称断路器），适用于交流50Hz（或60Hz），其额定绝缘电压为800V,额定工作电压690V及以下，额定工作电流至800A的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载长延时反时限、短路短延时反时限、短路短延时定时限、短路瞬时和欠压保护功能以及剩余电流保护（可选），缺相保护功能（可选），能保护线路和电源设备不受损坏，断路器保护特性齐全、精确，能提高供电可靠性，避免不必要的停电，其中“Z、B”型控制带有通讯接口，可进行“四遥”，以满足控制中心和自动化系统的要求。
-
适用范围
BZM1E系列智能型塑壳断路器，是本厂采用国际先进设计。制造技术研制、开发的新型断路器之一。其额定绝缘电压为800V，适用于交流50Hz额定工作电压400V.额定工作电流至1250A的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载长延时反时限、断路短延时反时限、短路短延时定时限。断路瞬时和欠电压保护功能。能保护线路和电流设备不受损坏。
断路器可垂直安装(即竖装).亦可水平安装(即横装)。
本新路器不可倒进线，即只能1. 3. 5接电源线。2. 4. 6接负载线。
本断路器执行以下标准:
IEC60947-1及GB/T14018.1总则:
IEC60947-2及GB14048. 2低压新路器及附录F帶电子过电流保护断路器的附加要求；
IEC60947- 4及GB140484接触器和电动机起动器:
IEC60947-5. 1及GB140485机电式控制电路电器。
主要性能特点
BZM1E系列智能型塑壳断路各具有三段保护功能。适用类别为B的断路器与连楼在网-电路中的其它耀路保护装置在短路条件下具有完全选择性配合；
具有五种脱扣特性选择:用户可根据负载电流要求对脱扣器进行设置调整；
电子脱扣器由断路昌自身提供能量。电流信号及控制电源来自安装于断路昌内的环形电流互感器；
具有预警指示:当负载电流超出预设定电流时。新路器面盖上的发光二极管指示为黄色；
具有过载指示:负载电流超出整定电流时， 断路器面盖上的发光二极管指示为红色；
具有消防专用的过载不脱扣只有报警功能:当负载电流过载运行时，断路器不脱扣。输出一一个电源接点信号。驱动相应的报警装置:
符合IEC60947附景F的电视兼容要求:
具有五种脱扣特性选择:用户可根据负载电流要求对脱扣器进行设置调整;
电子脱扣器由断路器自身提供能量，电流信号及控制电源来自安装于断路器内的环形电流互感器.
具有预警指示:当负载电流超出预设定电流时，断路器面盖上的发光二极管指示为黄色;
具有过载指示:当负载电流超出整定电流时，断路器面盖上的发光二极管指示为红色:
具有消防专用的过载不脱扣只有报警功能:当负载电流过载运行时。断路器不脱扣，输出一个电源接点信号。驱动相应的报警装置:
符合IEC60947附录F的电磁兼容要求:
外形尺寸与BZM1E系列塑壳断路器同规格相同，安装具有互换性。
注: (1) 配电无代号.保护电动机用2表示(2) 直接操作无代号.电动操作用P表示。转动手柄用Z表示。
断路器主要技术性能指标
断路器主要技术性能指标见表
型号 BZM1E-100 BZM1E-225 BZM1E-400 BZM1E-630 BZM1E-800 壳架电流Inm(A) 100 225 400 630 800 分断能力级别 M H M H M H M H M H 整定电流lr1(A) 32(16，20，25，32)
63（32, 36, 40, 45, 50, 55, 60, 63）100（63, 65, 70, 75, 80, 85, 90, 95, 100）225（100, 125, 140, 160, 180, 200, 225） 400（200, 225, 250, 280, 315, 350, 400） 630（400, 420, 440, 460, 500, 530, 560, 600, 630） 800（630, 640, 660, 680, 700, 720, 740, 760, 780, 800） 极数 3 3 3 3 3 额定绝缘电压Ui(V) 800 额定工作电压Ue(V) 400 额定冲击耐受电压Uimp(V) 8000 极限短路分断能力Icu(kA) 50 85 50 85 65 100 65 100 75 100 运行短路分断能力Ics(kA) 35 50 35 50 42 65 42 65 50 65 运行断路耐受电流Icw(kA)/1s 5 8 10 适用类别 A A B B B 飞弧距离（mm） ≯50 ≯100 操作性能 通电（次） 1500 1000 1000 1000 500 不通电（次） 8500 7000 4000 4000 2500 Similar Products
-
