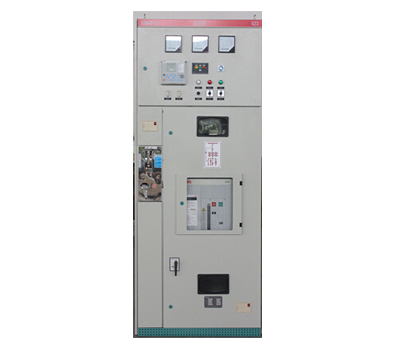

XGN66-12交流金属封闭开关柜
-
- 产品概述
- XGN66-12 型固定式封闭开关设备（以下简称开关柜）吸收了国外的先进技术，它体积小，仅是普通开关柜体积的50%；断路器具有可靠性高，性能好；“五防”联锁机构可靠、简单等优点。开关柜是3.6、7.2、12KV三相交流电50Hz单母线分段的户内成套装置，作为接受和分配电能之用。并具有对电路进行控制、保护和监测等功能，可使用在各类型发电厂、变电站及工矿企业，高层建筑等场所，也可与环网柜组合应用于开闭所中。
-
符合标准：
GB3906-2006 《3~35kV交流金属封闭开关设备》
GB11022-99 《高压开关设备通用技术条件》
IEC60298 《额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备》
DL404-97 《户内交流高压开关柜订货技术条件》使用环境条件
(1) 正常环境条件
1．周围空气温度 上限：+40℃、下限：-10℃。
2．海拔：不超过1000m。
3．相对环境温度：日平均不大于95％，月平均不大于90％。
4．地震：烈度不超过8度。
5．周围空气不受腐蚀性或可燃气体，水蒸气等明显污染。
6．无严重污秽及经常性的剧烈振动，严酷条件下严酷度设计满足1类要求。
(2)特殊工作条件
在超过规定的正常的环境条件下使用时，由用户和制造厂协商。
技术指标
• 额定电压(KV) 3.6／7.2／12
• 工频耐受电压(KV) 42(1min)
• 冲击耐受电压(KV) 75
• 额定频率 50Hz
• 额定电流(A) 630～1250
• 额定热稳定电流(KA 4S) 20～31.5
• 额定动稳定电流(KA) 50～80
• 额定短路开断电流(KA) 20～31.5
• 额定短路关合电流(KA) 50～80
• 分合闸和辅助回路的额定电压(V)直流24，36，48，60，110，220，交流110，220
• 防护等级 IP2X结构介绍
本开关柜柜体采用优质角钢焊接而成；.断路器室位于柜体中（下）部，安装、调试、维护方便。标准配装ZN63A(VS1-12)断路器，并设有压力释放通道，确保人身安全；采用先进可靠的旋转式隔离开关，可在主母线带电下安全进入断路器室检修；整柜防护等级IP2X；设备设有可靠功能齐全的强制性机械闭锁装置，简便有效达到“五防”要求；具有可靠的接地系统；门上装有观察窗，可清楚观察到柜内元件地工作状态；操作机构闭锁采用同XGN2-12柜用的JSXGN闭锁机构，简单可靠方便实用；进出线电缆低于柜底前部，方便用户连接。 同类产品
-
