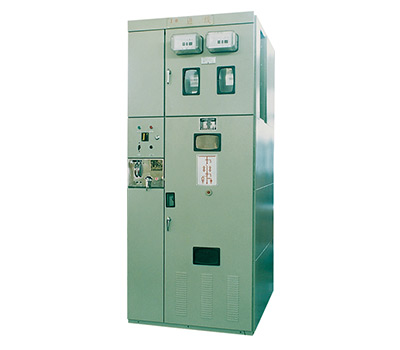

XGN2-10箱型固定式金属封闭开关设备
-
- 产品概述
- XGN2－10为箱型固定式金属封闭开关设备(以下简称开关柜)，额定电压为12kV，用于电压等级12kV及以下的三相交流50Hz系统中作为接受、分配电能用，特别适合于频繁操作的场合，其母线系统为单母线和单母线带旁路。
本开关柜符合GB3906及IEC298的要求，并具有两部提出的“五防”联锁功能。
本开关柜配用的断路器和操作机构组合如下：
ZN12-10 配CT100专用弹簧操作机构;
ZN28-10 配CD10Ⅱ电磁操作机构、 CT8Ⅱ弹簧操作机构、 CT19弹簧操作机构;
SN10-10(Ⅰ、Ⅱ)配CD10Ⅱ电磁操作机构、 CT8Ⅱ弹簧操作机构等系列。
其隔离开关根据固定柜的要求，采用GN30-10旋转隔离开关和GN22-10隔离开关系列。
-

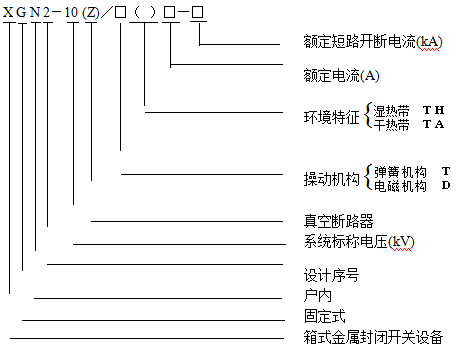

型号及含义
正常使用条件
a）户内
b）周围空气温度：上限＋40；下限－25℃
c）海拔不超过1000m(其中ZN28-10配CD10或CT8可达到2500m)
d）相对湿度：日平均值不大于95％；月平均值不大于90％。
e）地震烈度不超过8度
f）没有火灾、爆炸危险、严重污秽，化学腐蚀及剧烈震动的场所。
注：若超过以上正常使用条件的用户，可与制造厂协商按其要求采取相应的措施解决。
技术参数
开关柜的技术参数（见表1）
表１
序号
参 数 名 称
单 位
参 数
1
额定电压
kV
3.6 , 7.2 , 12
2
额定电流
A
630，1000，1600，2000，3150
3
额定频率
Hz
50
4
额定绝缘水平
雷电冲击
耐受电压
相间及对地
kV
75
隔离断口
85
1min工频
耐受电压
相间及对地
42
隔离断口
48
5
额定短时耐受电流
kA
20
31.5
40
6
额定峰值耐受电流
kA
50
80
100
7
额定短路关合电流
kA
50
80
100
8
额定短路开断电流
kA
20
31.5
40
9
额定短路持续时间
s
4
10
防护等级
IP2X
11
母线系统
单母线(单母线带旁路)
12
操动方式
电磁式或弹簧储能式
13
各种柜体外形尺寸(宽×深×高)
mm
1600A及以下小电流柜: 1100×1200×2650
1600A以上大电流柜: 1200×1200×2650
架空出线柜: 1100(1200)×1600×2650
单母线带旁路: 1100(1200)×1900×2650
断路器技术参数（见表2）
表2
序号
参 数 名 称
单位
SN10-10
ZN28-10
ZN12-10
1
额定电压
kV
10
2
额定频率
Hz
50
3
额定电流
A
630，1000
1250，1600
1250，1600，3150
4
额定短路开断电流
kA
16,31.5
31.5
31.5,40
5
额定短路关合电流(峰值)
kA
40,80
80
80,100
6
额定峰值耐受电流
kA
40,80
80
80,100
7
额定短时耐受电流
kA
16,31.5
31.5
31.5,40
8
额定短路持续时间
s
4
9
机械寿命
次
2000
10000
10
额定短路电流开断次数
20
30
操动机构主要技术参数（见表3 —表6 ）
表3 CD10Ⅱ直流电磁操动机构主要技术参数
序号
参 数 名 称
单位
CD10Ⅱ
1
额定电压
合 闸 线 圈
V
110，220
分 闸 线 圈
24，48，110，220
2
额定电流
合闸
110
A
240
220
240
分闸
24
37
48
18.5
110
5
220
2.5
表4 CT100专用弹簧操动机构主要技术参数
序号
参 数 名 称
单位
数 据
1
储能电机电源电压
V
—～110，—～220
2
分、合闸电磁铁电压
—～110，—～220
3
失压脱扣器电压
—～110，—～220
4
储能时间
s
≤15
5
过流脱扣额定电流
A
2.5
表5 CT8Ⅱ弹簧操动机构主要技术参数
序号
参 数 名 称
单位
数 据
1
储能电机电源电压
V
—～110，—～220, ~380
2
分、合闸电磁铁电压
—～110，—～220，~380,—48
3
失压脱扣器电压
~110，~220，~380
4
储能时间
s
≤5
5
过流脱扣额定电流
A
5
表6 CT19弹簧操动机构主要技术参数
序号
参 数 名 称
单位
数 据
1
储能电机电源电压
V
—～110，—～220
2
分、合闸电磁铁电压
—～110，—～220，~380，—48
3
失压脱扣器电压
—～110，—～220，~380，—48
4
储能时间
s
≤10
5
过流脱扣额定电流
A
5
隔离开关的技术参数（见表7）
表7
序号
参 数 名 称
单位
GN30-10
GN30-10D
GN30-10
GN30-10D
GN30-10
GN30-10D
GN22-10
GN22-10
1
额定电压
kV
10
2
额定电流
A
400
630
1000
2000
3150
3
额定峰值耐受电流
kA
31.5
50
80
100
105
4
额定短时耐受电流
kA
10.5
20
31.5
40
50
5
额定短路持续时间
s
4
6
雷电冲击耐受电压
kV
相间及对地：75，隔离断口 ：85
7
短时工频耐受电压
相间及对地：42，隔离断口 ：48
接地开关技术数据（见表8）
表8
序号
名 称
单位
JN2-10
1
额定电压
kV
10
2
雷电冲击耐受电压
75
3
4s热稳定电流
kA
31．5
4
动稳定电流
80
5
1min工频耐压
kV
42
电流互感器技术参数（见表9--表10）
表9 LZBJ１２-10电流互感器技术参数
额定一次电流
（A）
二次电流
（A）
额定短时热
电流（kA）
动稳定电流（kA）
额定二次负荷（VA）
10P级准确
限值系数（倍）
0.5，1级
10P级
5
5
2
5
10
15
10
10
4
10
15
6
15
20
8
20
30
10
25
40
16
40
50
20
50
75
33
80
100~300
45
100
400~800
45
100
1000~1500
63
130
表10 LMZJ1-10电流互感器技术参数
序号
参 数 名 称
单位
数 据
1
额定一次电流
A
2000，3150，4000
2
额定二次电流
5
3
额定频率
Hz
50
4
额定二次负荷
0.5级
VA
50
10P级
60
5
10P级准确限值系数
倍
15
电压监视装置技术数据（见表11）
表11
序号
名 称
单位
ZDJ□-6
ZDJ□-10
DXN3-4
1
额定电压
kV
6
10
10
2
雷电冲击耐受电压
57
75
75
3
短时工频耐受电压(1min)
32
42
42
4
氖灯最低起辉电压(一次电压)
3
5
5
5
氖灯最高工作电压(一次电压)
7.2
12
12
避雷器技术参数见表12
表12
型号
电压
HY2.5W1
-7.6/19
HY2.5W1
-12.7/31
HY5WR2
-10/27
HY5WR2
-17/45
HY5WZ2
-10/27
HY5WZ2
-17/45
HY5WS2
-10/30
HY5WS2
-17/50
用途
电机型
电容器型
电站型
配电型
系统额定电压
kV
6
10
6
10
6
10
6
10
避雷器额定电压
kV
7.6
12.7
10
17
10
17
10
17
残压(8/20)μS5kA
kV
≤19
≤31
≤27
≤45
≤27
≤45
≤30
≤50
避雷器持续电压
kV
4
6.6
7.6
12.7
7.6
12.7
7.6
12.7
结构特点
组成部分(见图3、图4、图5、图6)：
本开关柜为金属封闭箱式结构，柜体骨架由角钢、钢板弯制焊接组成，柜内分为断路器室，母线室，电缆室，继电器室，室与室之间用钢板隔开。开关柜为双面维护，从前面可检修继电器室内的二次元件、维护操动机构与机构联锁及传动部分、检修断路器，从后面可维护主母线和电缆终端，在断路器室和电缆室均装有照明灯，后门下方设有与柜宽方向平行的接地铜母线，其截面为4×40mm2.
断路器室：
断路器室在柜体下部，断路器室的传动由拉杆与操动机构相连接；断路器下接线端子与电流互感器连接，电流互感器与下隔离开关的接线端子连接；断路器上接线端子与上隔离开关的接线端子相连接，断路器室还设有压力释放通道，若内部电弧发生时，气体可通过排气通道将压力释放。
母线室：
母线室在柜体后上部，为了减少柜体高度，母线成品字形排列，以瓷质绝缘子支持，母线与上隔离开关接线端子相连接。
电缆室：
电缆室在柜体下部的后方，电缆室内支持绝缘子可设有电压监视装置之探头，电缆固定在支架上，对于主接线为联络方案时，本室则为联络电缆室。
仪表室：
仪表室位于开关柜前上部，仪表室可供安装二次仪表，在顶部设有可供安装贯通二次小母线的接线端子。仪表室总体尺寸为（宽×高×深）1100×850×250,仪表安装在三个门板上,尺寸分别为（宽×高）300×700、720×700、780×580。
防止误操作闭锁装置：
断路器的操动机构装在正面左边位置，其上方为隔离开关的操作及联锁机构JSXGN，它与操动机构采用的是强制性机械。前门与后门采用程序锁控制，整个联锁具有一定的程序，使用时必须按程序执行才能操作，否则不能操作，具体的动作原理如下：
停电操作（运行→检修）
开关柜处于工作位置，即上下隔离开关，断路器处于合闸状态，前后门关闭，处于带电运行之中，这时小手柄处于工作位置。
先将断路器分闸，再将小手柄扳到“分断闭锁”位置，这时断路器不能合闸，将操作手柄插入隔离开关的操作孔内，从上往下拉，拉到隔离分闸位置（先操作上隔离开关还是先操作下隔离开关由用户要求定），再将操作手柄拿下，插入接地开关操作孔内，从下往上推，使接地开关处于合闸位置，这时可将小手柄扳到“检修”位置，即可打开前门，取钥匙打开后门，停电操作完毕，检修人员可对断路器及电缆室进行维护和检修。
送电操作（检修→运行）
若已检修完毕，需要送电，其操作程序如下：
将后门关好锁定，将钥匙取出后关前门，将小手柄从检修位置扳到“分断闭锁”位置，这时前门被锁定，断路器不能合闸，用操作手柄插入接地开关操作孔内， 从上往下拉，使接地开关处于分闸位置，将操作手柄拿下再插入隔离开关操作孔内，从下往上推，使隔离开关处于合闸位置，（先操作上隔离开关还是先操作下隔离开关由用户要求定），取出操作手柄，把小手柄扳到“工作”位置，这时可将断路器合闸投入运行。
压力释放装置：
开关柜的断路器室、母线室、电缆室均设有压力释放通道，若内部电弧发生时，气体可通过排气通道将压力释放。
