KYN28-12铠装移开式金属封闭开关设备
■ 正常使用条件
1、环境温度：上限+45℃，下限-35℃；（允许在-45℃时储运）；
2、海拔高度：不超过1000m；
3、相对湿度：日平均值95%以下，月平均值90%以下；
4、地震烈度不超过8级；
5、无火灾、无爆炸危险、无严重污秽、无化学腐蚀气体及剧烈震动的场所。
注：凡超出上述要求范围的，由用户与制造厂协商确定。针对特殊场所，如地下变电所等运行环境不良的情况，室内应增加除湿设备，改善产品运行使用条件，确保设备安全可靠的运行。
■ 技术参数
|
序号
|
项目
|
单位
|
参数
|
|
1
|
额定电压
|
kV
|
12
|
|
2
|
绝缘水平
|
1min工频耐压（对地、相间/断口）
|
kV
|
42/48
|
|
雷电冲击耐压（对地、相间/断口）
|
kV
|
75/85
|
|
3
|
额定频率
|
Hz
|
50
|
|
4
|
主母线额定电流
|
A
|
630、1250、1600、2000、2500、3150、4000
|
|
5
|
额定短时耐受电流 (4s)
|
kA
|
25、31.5、40、50
|
|
6
|
额定峰值耐受电流
|
kA
|
40、50、63、80、100、125
|
|
7
|
爬电比距
|
mm/kV
|
20
|
|
8
|
防护等级
|
|
IP4X
|
|
9
|
重量
|
kg
|
≥800
|
■ 技术关键点
● 柜体经敷铝锌板多重折弯拼装而成，避免了焊接时带来的误差，柜体的加工及装配精度高。
● 该开关设备可配装电动底盘车的断路器和电动接地开关，实现程序化操作。
● 采用D型或O型母线,及环氧树脂硫化工艺,达到了全绝缘,改善柜内电场分布，提高开关设备整体绝缘水平。
● 通过0.5S内部故障电弧试验，具有抗故障电弧效应的能力。
● 具备温度、湿度自动热对流通风散热、内部故障防爆等功能,采用通用机械联锁装置,可靠性高,免维护。

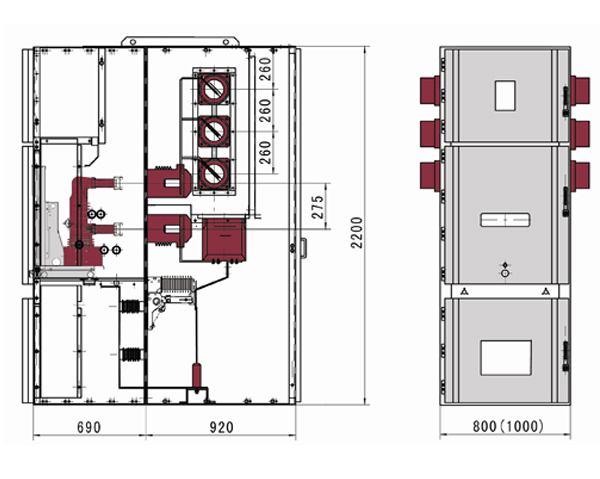

■ 外形结构示意图
KYN28-12 铠装移开式金属封闭开关设备外形结构图
