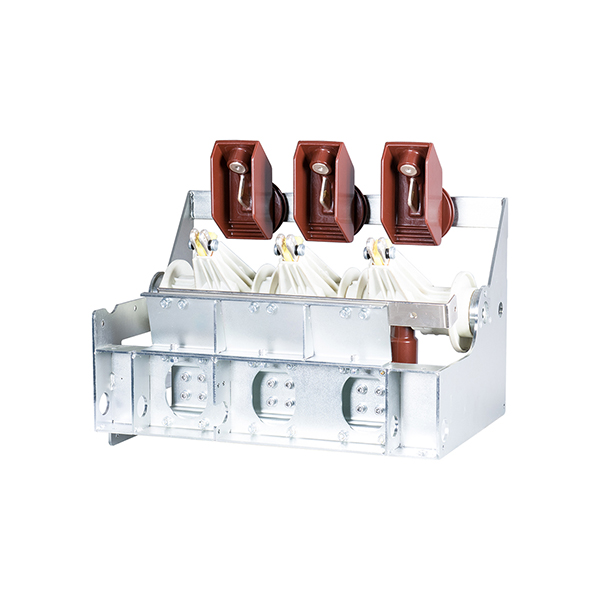

固封环保PT隔离/接地开关
-
- 产品概述
- 公司自主研发生产的新型环保复合绝缘隔离接地开关,结构设计紧凑,开关本体安装于密封气箱内，具有环境适应性强、相对空气绝缘开关体积小安装方便、操作灵活、运行稳定等特点，可有效减少城市占地空间;同时，结构设计上考虑了满足干燥环保气体零表压时绝缘性能要求,不需充SF6气体加强绝缘,从而抑制了温室气体的排放。本产品技术水平高，工艺精湛，性能稳定,运行安全可靠。本产品通过了短时耐受电流和峰值耐受电流试验、高/低温试验、机械寿命、零表压状态下绝缘试验、局放试验、主回路1.1倍额定连续电流温升试验、接地开关额定短路关合能力(5 次电寿命)试验等标准要求的所有试验。
-

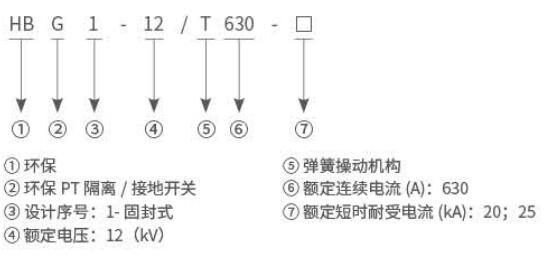

型号及其含义
执行标准
GB/T 1985 高压交流隔离开关和接地开关
DL/T 486 高压交流隔离开关和接地开关
使用环境条件注意事项
海拔高度不超过2000m,耐受地震能力(水平加速度) 2m/s²;
周围空气温度不超过+50°C，且在24小时内测得最低气温不低于-40°C;
经常剧烈震动场所，存在明显影响性能的水蒸气、气体、化学腐蚀沉淀、盐雾、灰尘污垢的场所及爆炸、火灾危险环境不适合使用。
技术参数

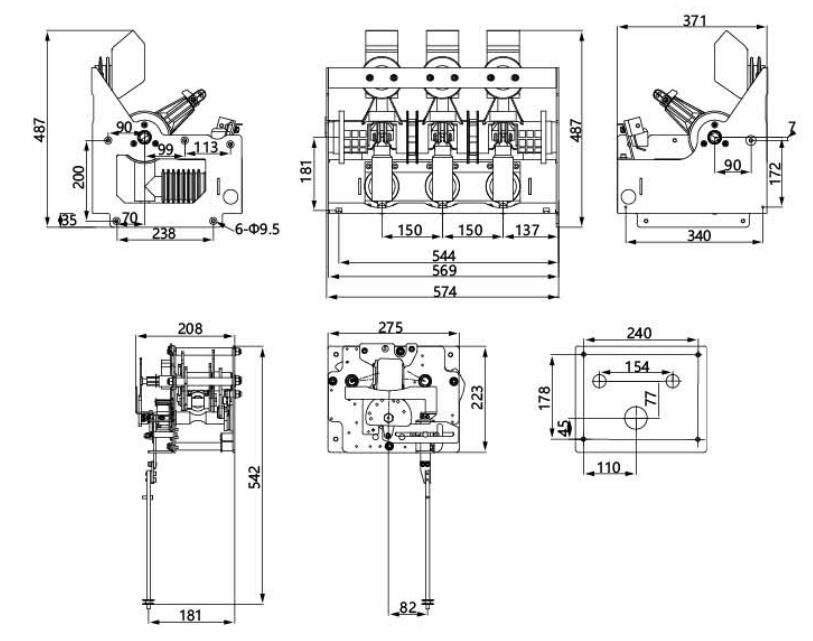

外形及安装尺寸额定电压 12kV 额定连续电流
630A 额定频率 50Hz 电寿命
接地短路关合能力 5/E2 (次) 额定短时耐受电流 (有效值)及持续时间 主回路/接地开关 20/4; 25/4 (kA/s) 接地连接回路 17.4/2; 21.75/2 (kA/s) 额定峰值耐受电流 主回路/接地开关 50; 63 (kA) 接地连接回路 43.5; 54.8 (kA) 机械寿命 隔离/接地开关 5000 (次) 绝缘试验 主回路1min工频耐压:
相间、对地/断口
42/48 (kV) 主回路雷电冲击(12/50us)
耐压:相间、对地/.断口75/85 (kV) 辅助控制回路1min工频耐压 2 (kV) 辅助回路控制电压（V） 24、48、110、220DC 110、220AC
操作程序
将机构安装固定在开关本体上，用专用操作手柄插入到机构隔离操作轴，顺时针旋转约75°完成隔离合闸操作，逆时针旋转约75°完成隔离分闸操作。
用专用操作手柄插入到机构接地操作轴，逆时针旋转约75°完成接地合闸操作,顺时针旋转约75°完成接地分闸操作。
