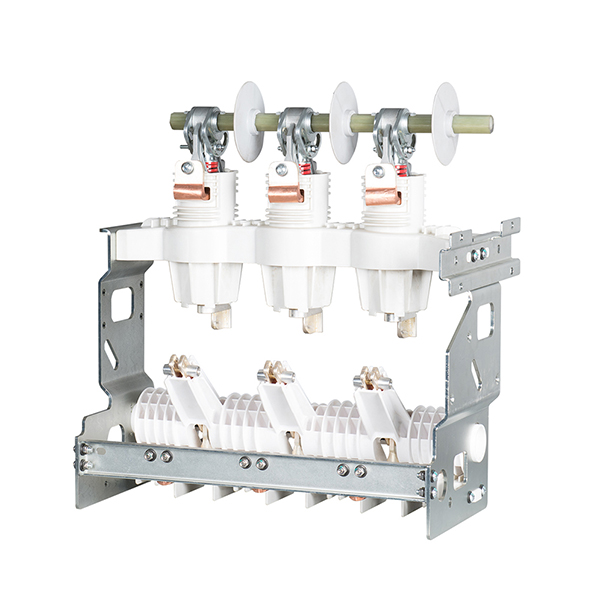

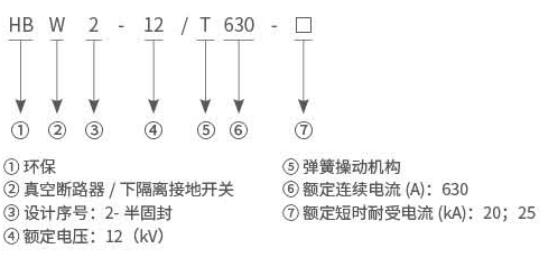

型号及其含义

执行标准
GB/T 1984   高压交流断路器
DLT   402    高压交流断路器
GB/T 1985  高压交流隔离开关和接地开关
DL/T 486    高压交流隔离开关和接地开关
使用环境条件注意事项
海拔高度不超过2000m,耐受地震能力(水平加速度) 2m/s²;
周围空气温度不超过+50°C，且在24小时内测得最低气温不低于-40°C;
经常剧烈震动场所，存在明显影响性能的水蒸气、气体、化学腐蚀沉淀、盐雾、灰尘污垢的场所及爆炸、火灾危险环境不适合使用。
技术参数

额定电压		12kV
额定连续电流		630A
额定频率		50Hz
额定短路开断电流		20; 25 (kA)
额定短路关合电流(峰值)		50; 63 (kA)
容性电流开合试验		C2级
额定操作顺序		0-0.3s-CO-180s-CO
额定短时耐受电流 (有效值)及持续时间	主回路/接地开关	20/4; 25/4 (kA/s)
	接地连接回路	17.4/2; 21.75/2 (kA/s)
额定峰值耐受电流	主回路/接地开关	50; 63 (kA)
	接地连接回路	43.5; 54.8 (kA)
机械寿命	断路器	10000/M2 (次)
	隔离/接地开关	5000 (次)
电寿命	断路器额定短路电流开断次数	30/E2 (次)
	接地短路关合能力	5/E2 (次)
绝缘试验	主回路1min工频耐压: 相间、对地/断口	42/48 (kV)
	主回路雷电冲击(12/50us) 耐压:相间、对地/.断口	75/85 (kV)
	辅助控制回路1min工频耐压	2 (kV)
辅助回路控制电压（V）		24、48、110、220DC
		110、220AC

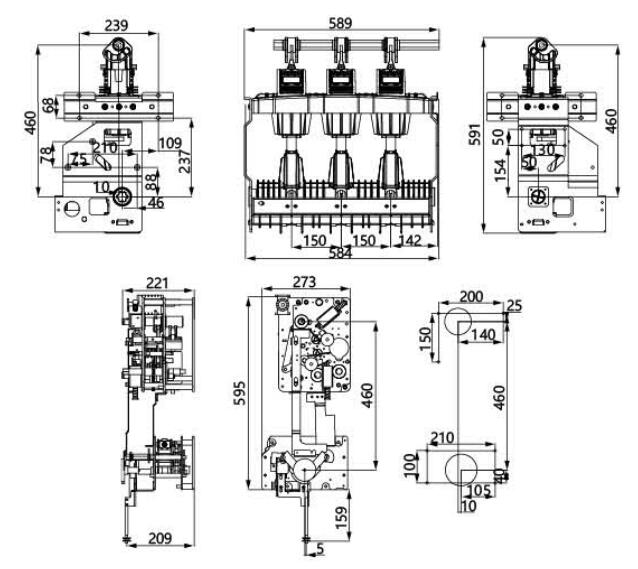

外形及安装尺寸
上隔离方案操作程序
停电接地、恢复送电操作程序为:
停电接地操作:
产品初始状态:断路器处于合闸位置，隔离开关处于合闸位置，接地开关处于分闸位置。
操作步骤:先操作断路器至分闸位置→确认断路器处于分闸位置后，操作隔离开关至分闸位置→通过电缆侧高压带电显示装置确认回路失电后→操作接地开关至合闸位置，实现线路侧接地→打开电缆室门。
恢复送电操作:
产品初始状态:断路器处于分闸位置，隔离开关处于分闸位置，接地开关处于合闸位置。
操作步骤:关好电缆室门→先操作接地开关至分闸位置→确认其处于分闸位置后，操作隔离开关至合闸位置→确认隔离开关处于合闸位置→操作断路器合闸。
