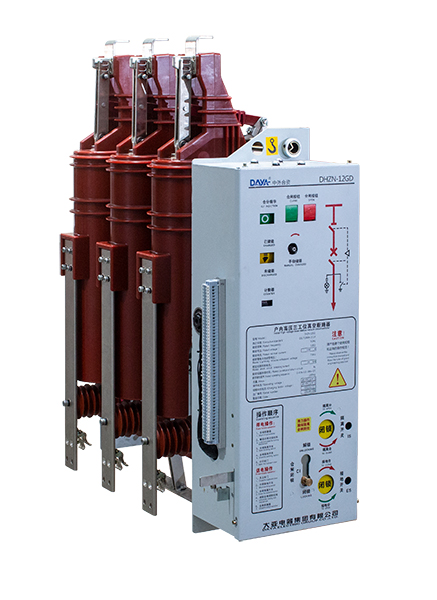

DHZN-12G(D) Indoor High Voltage Three Station Vacumm Circuit Breaker

Product Overview
DHZN-12GD系列户内高压三工位真空断路器具有优异的电气、机械性能,机构可靠稳定、寿命长。主回路采用固封极柱,提高了断路器的环境适应性和绝缘可靠性;可靠的机械和电子性能,延长的机械寿命和电子寿命,使断路器的免维护成为可能。其可用子3.6-12kV电力系统,作为电网设备,工矿企业动力设计的保护盒控制单元,适用于各种不同性质的负荷和频繁操作、多次开断短路电流的场合。产品拥有完善的机械和电气联锁装置,具有极高的操作稳定性和可靠性。确保操作人员和设备的安全,确保用电安全。
◆ 采用固封极柱技术。
◆ 产品采用模块式设计;框架结构, 集成了隔离开关、固封真空断路器、接地开关、传感器、联锁机构、操作机构为一体的高性能小型化高压电气产品。
◆ 适配柜体尺寸为(500X 1000X 1800)mm,
◆ 旋转式隔离开关,分闸后具有可见的断口。
◆ 隔离开关、断路器、接地开关之间有强制机械联锁,防止误操作。
◆ 断路器采用模块式操作机构、可独立更换或检修、互换性好。可以用手动操作,也可选用交、直流鍺能操作.实现远程控制。
◆ 柜门与接地开关设计有可靠联锁结构,确保操作人员的安全。
Share:
型号及含义

注:如不带接地开关,接地操作轴起联锁轴的作用,外形尺寸不变。
使用环境条件
◆ 周围环境温度: -25℃ +40 ;
◆ 相对湿度:日平均值<95%, 月平均值<90% ;
◆ 海拔高度:不高于1000m ;
◆ 地震烈度:不超过8度:
◆ 使用场所:无爆炸危险、化学和剧烈振动及污秽。
◆ 海拔高度1000米以上使用条件
◆ 在海拔高度超过1000米的时候。空气密度相对会下降,这将影响到电器的保护采数。
◆ 使用者在选用开关的时候必须作有关计算。
◆ 建议计算方式:

找出指定地点的高度H,按GB311.1 规定计算出(公式 1)相关的高度采数Ka,将开关的雷电冲击耐受电压、工频耐受电压乘以Ka, 所得到的数值是开关用在高海拔高度H时,同时在1000米以下的环境内必须达到的耐压参数。

适用柜型
可装配在小型固定柜、环网柜或箱变。
DHZN-12GD系列户内高压三工位真空断路器主回路纵向布置,上部为隔离开关、中部为真空断路器、下部为接地开关, 操作机构、断路器机构、联锁机构位于开关前部。本开关可以倒安装。
安全优异的固封极柱
高可靠性、稳定的绝缘性能、结构更坚固、小型化、面维护、更环保、抗机械性能高。
可视隔离断口
旋转式隔离开关,分闸后具有可视断口。
模块式操作机构
断路器采用模块式操作机构、可独立更换或检修、互换性好,可以用手动操作,也可选用交、直流储能操作,实现远程控制。
三轴分步操作、可靠地机械联锁
隔离开关、断路器、接地开关单独一个轴轴操作,3轴之间有强制机械联锁,防止误操作。
出线端带非接触式带电显示传感器
无电容、采用非接触式感应技术,安全可靠!
柜门与连接开关设计有可靠联锁结构
确保操作人员的安全,免调整的柜门闭锁。
技术参数
项目 单位 参数

额定电压

kV 12
( l min) 额定短时工频耐受电压:相间/断口
42/48
额定雷电冲击耐受电压(峰值):相间/断口
75/85
二次回路工频耐受电压(1 min) V 2000
额定频率 Hz 50
额定电流 A 630 1250
额定短路开断电流

kA 20 25 31.5
额定峰值耐受电流 kA 50 63 80
额定短路关合电流 kA 50 63 80
4s额定短时耐受电流 kA 20 25 31.5
额定短时耐受电流持续时间 s 4
额定单个/背对背电容器组开断电流 A 630/400
额定电容器组关合涌流 kA 12.5 (频率不大于 1000Hz)
额定短路电流开断次数 30
机械寿命(隔离开关1断路器/按地开关) 3000/10000/3000
动,静触头允许麝损累计厚度 mm 3
额定合用操作电压 V MC24/48/110/220 DC24/48/110/220
额定分闸操作电压
储能电机额定电压 V MC24/48/110/220 DC24/48/110/220
储能电机额定功率 V 70
储能时间 s ≤ 15
触头开距 mm 9 ± 1
超行程 3.5 ± 0.5
触头合闸弹跳时间 ms ≤ 2
三相分、合用不同期性 ≤ 2
分闸时间(额定电压)
≤ 40
合闸时间(额定电压) ≤ 60
平均分闸速度(触头刚分、6mm) m/s 0.9 ~ 1.3
平均合用速度(6mm ~触头刚合) 0.5 ~ 1.1
触头分闸反弹幅值 m ≤ 2
触头合闸接触压力 N 2400±200 ( 20 -25kA ) 3100+200 ( 31. 5kA )
额定操作顺序 0-0.3s-CO-180s-CO
配置
标准配置:按标准接线原理图接线,包含有防跳装置。无闭镜装置、无过流装置。无欠压装置。
配置 参数 备注
储能电机 75W 标配
合闸线圈 A(D)C24~220V 标配
分闸线圈 A(D)C24~220V 标配
隔离开关辅助开关 1 开 1 闭 5A 标配
接地开关辅助开关 1 开 1 闭 5A 标配
储能机构辅助开关 2 开 1 闭 5A 标配
断路器辅助开关 8 开 8 闭 5A 标配
防跳装置 A(D)C24~220V 标配
带电传感器(感应式) 非接触式 标配
闭锁装置 A(D)C24~220V 选配
过流脱扣器 3.5A、5A 选配
欠压装置 A(D)C24~220V 标配
参照右边的开关操作指示牌,说明如下:
双重联锁:断路器、隔离开关、接地开关设置强制机械联锁操作: 断路器和隔离开关、接地开关设计防误操作闭锁装置。 隔离开关、接地开关分别是独立一 根轴分步操作的,两操作轴之间设置强制机械联锁操作, 开关分合闸操作后请从观察窗确认其各自分合闸状态。
断路器、隔离开关、接地开关、柜门的联锁
◆ 隔离开关和接地开关相互强制机械联锁、二者之间只能二合-, 不能同时合闸;
◆ 接地开关分闸后、隔离开关才能合闸:隔离开关合闸后、接地开关不能合闸。
◆ 合闸闭锁处于闭锁位置时,断路器才能合闸,隔离开关和接地开关不能操作。
◆ 合闸闭锁处于解锁位置时,断路器不能合闸,隔离开关和接地开关才能操作。
◆ 断路器合闸后,合闸闭锁不能解锁,隔离开关和接地开关不能操作。
◆ 接地开关合闸后,才能打开柜门。
◆ 关上柜门后,接地开关才能分闸。

合闸闭锁的操作
1、闭锁
旋转闭锁操作轴外圈90° ( 解除定位),朝闭锁方向推到极限位置再旋转操作轴外圈90° (定位)。
2、解锁
旋转闭锁操作轴外圈90° ( 解除定位),朝解锁镄方向推到极限位置再旋转操作轴外圈90° (定位)。
断路器的操作
手动操作
1.用专用储能手柄进行储能。
2、合闸:接合闸按钮。(如带合闸闭锁或欠压装置须二次回路通电后方能合闸)
3、分闸:按分闸按钮。电
动操作
1.二次回路通电后,储能机构自动储能。
2、合闸:按控制回路中的合闸按钮。
3、分闸:按控制回路中的分闸按钮。
隔离开关的操作
顺时针方向为隔离开关分闸。
逆时针方向为隔离开关合闸。
柜门闭锁的操作
关上柜门即自动解开柜门与接地开关的闭锁,接地开关合闸后,打开柜门后,接地开关自动闭锁,不能操作。
外形及安装尺寸(mm)
