型号及含义
分类
● 按在系统中的功能分，可分为进线柜。出线柜。母联柜。计量柜。PT柜。避雷器相等功能单元，不同的功能单元有不同的接线方案，通常用接线方案来表示。
● 按所配置的主开关类别分，可分为负荷开关柜(简称C柜)。负荷开关熔断器组合电器柜(简称F柜)。和断路器柜(简称V柜)。
典型用途

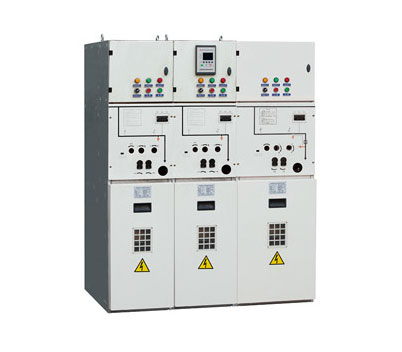

GTXGN□(DGSV)- 12系列紧凑型固体绝缘环网柜是我公司自主研发。生产的绿色环保型开关设备。经过了国家电器产品质量监督检验中心的产品试验。适用于各种配电系统一-包括极端恶劣的环境下，例如:
●变电站:用户变电站，电力系统和公共设施的变电站和开闭锁。
●工业领域:风力发电站、高层建筑、机场、露天开采煤矿、地铁站、污水处理厂、港口设施、牵引供电系统、汽车工业、石油工业。化学工业、水泥工业、热力厂、纺织业、造纸业和应急供电系统。
产品特点
● 使用安全
。完全采用固体绝缘。绿色环保。不存在因内部开关短路，压力上升而引起爆炸所造成的人员伤亡事故；
。三相一体化固体绝缘安装。使用寿命可达30年；
。真空灭弧室新路器模块。具有开断关合短路电流能力；
。接地开关位置可视。具有关合短路电流能力；
。具有专利技术的三工位隔离开关。优化电场结构；
。可靠的机械及电气互锁。有效避免误操作。
● 绿色环境
。不使用SF6气体作为灭弧及绝缘:
。断路器、隔离开关、接地开关采用优化集成设计，结构紧凑，体积小；
。主回路采用较少的接点设计。确保运行期间低能耗；
。完全采用环保性材料设计。
● 智能化设计
。可配合先进的保护。控制和监测功能，实现智能电网的自动化:
。绝缘母线和连接组件采用模块化设计。可根据方案灵活组合。较大程度满足用户需求。
。使用便捷
。电缆接线及用户操作界面均位于柜体前端，方便运行维护;
。电脑安装空间大。便于安装；
。操作面板清晰，简单易懂。
● 免维护。总成本低
。柜体设计紧凑。不同柜间的柜宽仅400mm/500mm.节省空间;
。采用优质的固体绝缘材料作为绝缘介质;
符合标准
GTIXGN□(DGSV)- 12系列紧凑型固体绝缘环网柜满足以下标准。规范；
● GB1984-2003《高压交流断路器》；
● GB1985- 2004《高压交流隔离开关和接地开关》;
● GB3804- 20043.8-40.5KV《高压交流负荷开关》;
● G3906-20063.8-40.5KV《交流金属封闭开关设备和控制设备》;
● G816826-2009《交流负荷开关-熔断器组合电器》；
● DL/T402-2007《高压交流断路器订货技术条件》;
● GB/T11022-2011《高压开关设备和控制设备标准的共用技术要求》。
使用环境
● 环境温度不高于+40C.不低于-40C:
● 海拔高度不大于3000米:
● 空气相对温度日平均不太于95%。月平均值不大于90%，饱和蒸汽压力日平均值不大于2.2Kpa.月平均值不大于1.8Kpa;
● 地震烈度不超过8度:
● 无火灾、爆炸、严重污秽，化学腐蚀及剧烈振动场所。
技术参数
● 常规
|
额定电压
|
KV
|
12
|
|
额定电流
|
A
|
630
|
|
额定频率
|
Hz
|
50
|
|
工频耐压
|
kV/min
|
42/48
|
|
雷电冲击电压
|
kV
|
75/85
|
|
燃弧待续时间
|
S
|
25kA/0.5s
|
|
柜体防护等级
|
|
IP4X
|
|
操作电源电压
|
V
|
DC:24,48,110,220 AC: 110, 220
|
● 母线系统
|
额定电流
|
A
|
630
|
|
额定短时耐受电流
|
kA/s
|
20/4
|
|
额定峰值耐受电流
|
kA
|
50
|
● 负荷开关单元(C)
|
额定电流
|
A
|
630
|
|
额定短路关合电流
|
kA
|
63
|
|
额定短时耐受电流
|
kA/s
|
25/4
|
|
负荷开关机械寿命
|
次
|
M2 10000
|
|
三工位隔离开关机械寿命
|
次
|
M1 3000
|
|
负荷开关电气寿命
|
次
|
E3
|
● 断路器单元(V)
|
额定电流
|
A
|
630
|
|
额定短路开断电流
|
kA
|
20
|
|
额定短路关合电流
|
kA
|
50
|
|
额定短时耐受电流
|
kA/s
|
20/4
|
|
断路器机械寿命
|
次
|
M2 10000
|
|
三工位隔离开关机械寿命
|
次
|
M1 3000
|
|
断路器电气寿命
|
次
|
E2
|
|
额定操作顺序
|
|
0-0.3s-C0-180s-CO
|
● 负荷开关-熔断器组合电器单元(F)
|
额定电流
|
A
|
125
|
|
额定短路开断电流
|
kA
|
31.5
|
|
额定短路关合电流
|
kA
|
80
|
|
额定交接电流
|
A
|
3150
|
