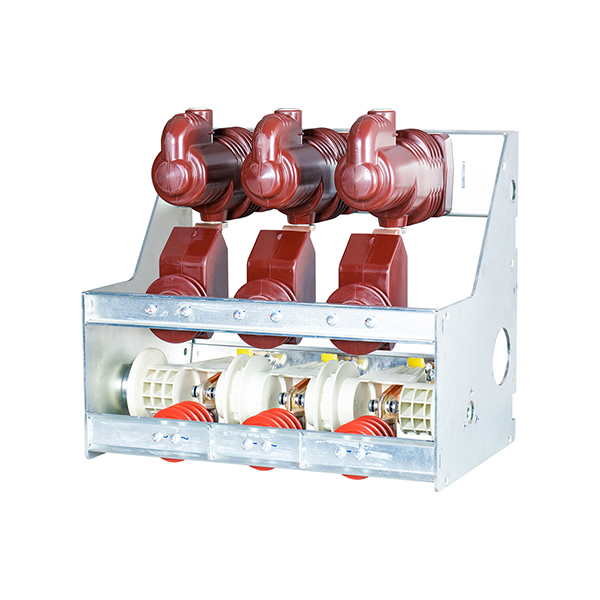

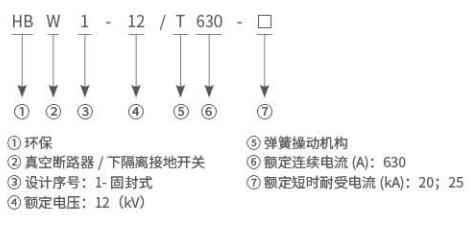

型号及其含义
执行标准
GB/T 1984高压交流断路器
GB/T 1985高压交流隔离开关和接地开关
DL/T 402高压交流断路器
DL/T 486高压交流隔离开关和接地开关
使用环境条件注意事项
海拔高度不超过2000m,耐受地震能力(水平加速度) 2m/s²;
周围空气温度不超过+50°C，且在24小时内测得最低气温不低于-40°C;
经常剧烈震动场所，存在明显影响性能的水蒸气、气体、化学腐蚀沉淀、盐雾、灰尘污垢的场所及爆炸、火灾危险环境不适合使用。
技术参数
|
额定电压
|
12kV
|
额定连续电流
|
630A
|
|
额定频率
|
50Hz
|
|
额定短路开断电流
|
20; 25 (kA)
|
|
额定短路关合电流(峰值)
|
50; 63 (kA)
|
|
容性电流开合试验
|
C2级
|
|
额定操作顺序
|
0-0.3s-CO-180s-CO
|
额定短时耐受电流
(有效值)及持续时间
|
主回路/接地开关
|
20/4; 25/4 (kA/s)
|
|
接地连接回路
|
17.4/2; 21.75/2 (kA/s)
|
|
额定峰值耐受电流
|
主回路/接地开关
|
50; 63 (kA)
|
|
接地连接回路
|
43.5; 54.8 (kA)
|
|
机械寿命
|
断路器
|
10000/M2 (次)
|
|
隔离/接地开关
|
5000 (次)
|
|
电寿命
|
断路器额定短路电流开断次数
|
30/E2 (次)
|
接地短路关合能力
|
5/E2 (次)
|
|
绝缘试验
|
主回路1min工频耐压:
相间、对地/断口
|
42/48 (kV)
|
主回路雷电冲击(12/50us)
耐压:相间、对地/.断口
|
75/85 (kV)
|
|
辅助控制回路1min工频耐压
|
2 (kV)
|
|
辅助回路控制电压（V）
|
24、48、110、220DC
|
|
110、220AC
|

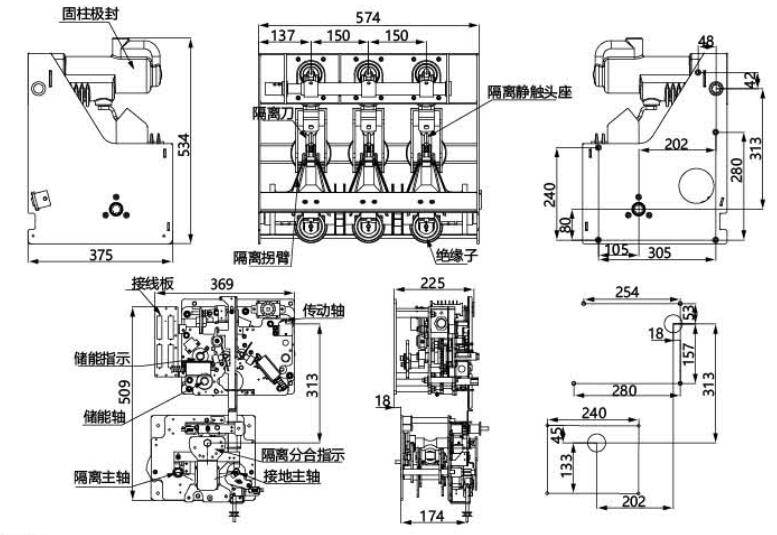

外形及安装尺寸
下隔离方案操作程序
停电接地、恢复送电操作程序为:
停电接地操作:
产品初始状态:断路器处于合闸位置，隔离开关处于合闸位置，接地开关处于分闸位置。
操作步骤:先操作断路器至分闸位置→确认断路器处于分闸位置后，操作隔离开关至分闸位置→通过电缆侧高压带电显示装置确认回路失电后→操作接地开关至合闸位置，实现线路侧接地→打开电缆室门。
恢复送电操作:
产品初始状态:断路器处于分闸位置，隔离开关处于分闸位置，接地开关处于合闸位置。
操作步骤:关好电缆室门→先操作接地开关至分闸位置→确认其处于分闸位置后，操作隔离开关至合闸位置→确认隔离开关处于合闸位置→操作断路器合闸。
