二、适用范围

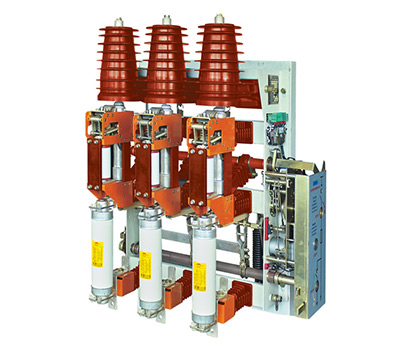

FZN25-12D型户内交流高压真空负荷开关和FZRN25-12D型户内交流高压真空负荷开关-熔断器组合电器是三相交流50Hz、12kV配电系统的控制和保护装置，广泛使用于工矿企业及城市大楼配电站等场所。组合电器对变压器等电气设备的保护、使用比断路器可靠，特别适合于环网、双辐射供电单元和箱式变电站。

三、使用环境条件

海拔高度≤1000m

周围空气温度：上限+40℃，下限-25℃（允许在-30℃时储运）

空气相对湿度日平均值不大于95％，月平均值不大于90％

抗震能力：地震烈度不超过8级

周围空气应不受腐蚀性或可燃性气体、水蒸汽等明显污染

无经常性剧烈振动

污秽等级不超过Ⅱ级

四、结构特点

◎本产品采用真空灭弧室灭弧，性能稳定可靠，电寿命长，开断次数高，关合、开断能力强，操作维护简便。

◎融开关本体与操作机构于一身，集隔离开关、负荷开关、接地开关于一体，结构紧凑，体积小。

◎直动式隔离断口和真空灭弧室串联布置，动、热稳定电流参数高；独特的按规定操作程序联动，一次性完成操作。

◎锥型静触头、绝缘罩及活门结构，彻底分开母线和负荷开关单元。

◎真空负荷开关、接地开关、活门、开关柜门，严格按“五防”机械联锁，防止误操作，安全可靠。

◎弹簧储能式的操作机构，可电动分合闸，也可手动分合闸，便于实现三遥控要求。

◎分合闸操作电源可交、直流两用。

◎手动分合闸操作常规的在负荷开关右面，也可根据用户需求提供左操作，操作面板也可加长。

五、采用标准

GB3804-2004《3.6KV~40.5KV交流高压负荷开关》

GB16926-2009《交流高压负荷开关－熔断器组合电器》

IEC265-1《高压负荷开关第一部分：额定电压1kV以上52kV以下的高压负荷开关》

IEC420(1990)《高压交流负荷开关－熔断器组合电器》
